Тележка для сварочного аппарата своими руками

Содержание

Тележка для сварочного полуавтомата

Перемещение тяжёлого баллона с газом для проведения сварочных работ требует оперативности, аккуратности, и соблюдения требуемых мер безопасности.

Для того чтобы выполнить эти требования, необходимо использовать специальное устройство, так называемую тележка для сварочного полуавтомата с баллоном, которую можно купить в готовом варианте исполнения или сделать самостоятельно.

Существует специальный регламент надзорных ведомств, который указывает на то, что для обеспечения эффективной и безопасной работы со сварочным оборудованием, обязательно необходима тележка для сварочного полуавтомата.

Тележка для сварочного полуавтомата с баллоном

Характеристики транспортных средств для сварки

Мобильность это главный критерий работы сварщика, который должен без использования специальных машин и устройств перемещать газовый баллон от одного места работы к другому. В настоящее время, очень многие производители предлагают различные конструкционные решения для мобильного варианта перемещения горелок для газобаллонного оборудования. Основные преимущества использования тележки под сварочный аппарат с баллоном:

  • Стабильный режим управления повышенная мощность. В ряде конструкций предусмотрены специальные устройства, которые осуществляют автоматический режим сварки угловых компонентов и соединений по направлению сверху-вниз, а также в обратном режиме снизу-вверх, без использования направляющей рейки.
  • Высокое качество исполнения. Параметр катета для шовного соединения тележки для сварочного полуавтомата своими руками варьируется в диапазоне от 8 до 15мм. Режим управления осуществляется при помощи т.н. регулятора колебаний, скорость которой можно отрегулировать на специальной приборной панели. Качественный и стабильный режим передвижения конструкции тележки для сварочного аппарата обеспечивается за счёт идеально ровного углового шва конструкционной части системы передвижения.
  • Универсальная самоходная тележка для сварочного оборудования может разместить в себе несколько вариантов газобаллонного оборудования, при этом имеется встроенная панель управления, которая позволяет адаптировать работу самоходной конструкции относительно эксплуатируемого варианта баллона для сварочных работ. При необходимости, панель управления позволяет осуществить «раздачу» газа для нескольких потребителей одновременно.
  • Универсальность. Встроенная рама позволяет использовать направляющие механизмы роликов с любой стороны самоходной конструкции транспортировки газовых баллонов.

Технические данные тележек для сварочного оборудования

Производители предлагают несколько вариантов самоходной тележки для сварочного полуавтомата с баллоном размеры, которой зависят от габаритных данных газобаллонного оборудования. Классическая спецификация такого вида тележки выглядит следующим образом:

Единых регламентных требований для производства своими руками тележки для сварочного аппарата не существует, вместе с этим есть некие отраслевые стандарты, которые позволяют умельцам изготавливать самоходную конструкцию.

Кроме этого, существуют также специальные тележки, предназначенные для комбинированного мобильного перемещения, как сварочного полуавтомата, так и баллонного оборудования.

То есть, с одной стороны размещается аппарат сварки, с другой баллонная установка.

В сети можно увидеть разнообразные чертежи тележки для сварочного полуавтомата с баллоном, но вместе с этим, выбирать транспортировочный узел необходимо исходя из индивидуальных условий работы сварщика и общей технологии проведения сварочных работ.

Чертеж тележки для полуавтомата

Импортные аналоги имеют улучшенные варианты эксплуатации транспортировочного узла, который имеет гидравлический принцип управления, рельефные характеристики панели монтажа баллонов и прочие характеристики.

На тележке предусмотрены специальные отсеки, которые предназначены для наматывания кабелей и прочих проводов электросварного оборудования.

Дополнительно рабочие тележки оснащаются гидравлическими салазками, которые обеспечивают лёгкую погрузку баллонов на платформу грузового автомобиля.

Технологические компоненты тележки для сварочного полуавтомата

Многие производители выпускают стандартные типоразмеры тележек для обеспечения транспортировки сварочного оборудования.

Все компоненты транспортировочного узла изготавливаются исключительно из материала с металлической основой, а именно, из листовой стали, которая имеет толщину 1 мм.

Делаем тележку своими руками по чертежам

Практика показала, что оптимальным материалом для изготовления тележки для сварки своими руками является профильная труба сечением 20х40 мм и 20х20 мм. При использовании в помещении на ровном полу пригодны литые колеса, для эксплуатации на улице при перемещениях по грунту лучше использовать пневматические. Конструкция может иметь определенные вариации, и мы рассмотрим два примера, которые можно модифицировать по-своему.

Представленная на фото тележка имеет две пары колес разного диаметра, две полки для инструмента и сварочного аппарата, два места под баллоны 10-12 литров. Основания полочек изготовлены из толстой фанеры.

На чертеже представлены не все размеры в сантиметрах, однако указанных вполне достаточно для самодельной конструкции. Задние колеса большого диаметра надеваются на болты М16, приваренные к раме. Передние колеса – поворачивающиеся мебельные опоры. Рассмотрим сборку тележки по шагам:

Вероятно, из соображений безопасности, более правильно установить передние опоры с фиксаторами. Они чуть дороже обычных, зато тележка не укатится на неровной поверхности. Более подробно с процессом сборки можно ознакомиться с помощью следующего видео.

Чертежи самодельных тележек для сварки

Любой уважающий себя мастер обязательно что-то сделает по-своему. У тех, кто работает сваркой, имеется опыт самодельных конструкций, однако чертежи стандартных конструкций облегчат работу.

На данном эскизе представлены основные размеры простейшей тележки для перевозки газового баллона. Конечно, его можно корректировать при необходимости.

Популярные статьи  Елка как развивающая игрушка для малыша: шьём своими руками

Эта конструкция чуть посложнее, и чертеж более полный. Над размером 305 стоит звездочка, то есть размер для справки.

В данном случае баллон надежно закреплен и защищен. Можно считать такую тележку профессиональным вариантом.

Бывает, что необходима перевозка одновременно двух баллонов, обычно кислородного и пропанового. Третье колесо имеет небольшой размер и работает в качестве упора в стационарном положении тележки, которую можно при этом передвигать.

Источник

Тележка для сварочного полуавтомата с баллонном своими руками чертежи и фото

В некоторых случаях без полуавтоматической сварки не обойтись – например, в авторемонтных мастерских. Сварка полуавтоматом позволяет соединять металлические детали толщиной 0.5 мм, что делает её незаменимой во время замены или восстановления кузовных деталей, ремонта элементов выпускной системы.

Но у полуавтомата есть существенный недостаток – он работает «в паре» с углекислотой. Сам аппарат весом 15-20 кг легко перенести вручную (более тяжёлые модели оснащены роликами), а вот масса стандартного пустого 40-литрового баллона для углекислоты более 50 кг. Да заправьте его – плюс ещё 20-24 кг.

Проблема может возникнуть и при установке баллона в устойчивое положение – не всегда пол или поверхность ремонтной площадки идеально ровные. Использовать ёмкости объёмом менее 40л нецелесообразно – возникнут излишние хлопоты, связанные с необходимостью частой заправки.

Рассмотрим несколько способов, позволяющих улучшить транспортабельность полуавтоматической сварки.

Раздельные тележки для баллона и аппарата

Такое решение проблемы – самое простое и дешёвое. Покупные изделия выглядят для баллона так:

А для аппарата так:

Изготовить их самостоятельно не составит особого труда, причём необязательно использовать трубы – подойдёт прямоугольный профиль или уголок. Покупать придётся лишь колёса. Если аппарат не тяжёлый, то нет необходимости делать для него тележку.

Недостаток этого варианта – необходимость перемещать сварочное оборудование частями, что иногда не совсем удобно. Тележка, позволяющая передвигать полуавтомат и баллон одновременно, делает полуавтоматическую сварку более мобильной.

Что ж – есть спрос, есть и предложение – Вы можете приобрести такое изделие как в обычных торговых точках, так и в Интернет- магазинах.

Тележки с баллоном – готовая продукция

Покупая готовую тележку, Вы выигрываете во времени – отпадает необходимость в поиске необходимых материалов – профиля, труб, колёс и т.п.Но насколько это оправдано? Например, покупка такого изделия:

обойдётся Вам свыше 15 000 руб., а это:

несмотря на то, что стоит дешевле (около 7000), имеет грузоподъёмность всего 65 кг

Перед тем, как сделать окончательный выбор при покупке, обратите внимание на следующее:

  • Заявленная производителем грузоподъёмность не должна быть ниже предполагаемой максимальной нагрузки
  • Чрезмерные габариты тележки могут стать помехой в её мобильности, особенно в условиях небольшой мастерской
  • Избегайте приобретать китайскую продукцию

Последний пункт объясняется тем, что китайцы используют тонкостенные трубы (или профиль) в несущих элементах, в результате чего в местах наибольших напряжений металл быстро рвётся.

Варианты самодельных тележек

Можно рассмотреть варианты изготовления тележки для полуавтомата с баллоном своими руками. Самое простое решение – сделать шасси на горизонтальной раме:

Основной недостаток такого исполнения – это большая длина, что делает приспособление неповоротливым в условиях небольшого помещения. Именно в связи с этим большей популярностью пользуются варианты с вертикально устанавливаемым баллоном.

Как видите, это уже не просто сварочный аппарат, а своего рода передвижная станция для сварки. Предусмотрена полка для инструментов — молотка, клещей и прочего, а также держатели для кабеля и шланга.

Некоторые мастера делают даже выдвижной ящик для инструментов и разной мелочи, но каждый такой «наворот» утяжеляет конструкцию.

Пару передних поворотных роликов можно заменить одним, — в результате тележку будет легче передвигать, но она станет менее устойчивой.

Изготовление такой тележки для полуавтомата:

потребует от Вас минимум материалов. Достоинства такого исполнения – компактность, простота и манёвренность. Площадка для ёмкости с углекислотой располагается низко, что гарантирует устойчивость конструкции и облегчает погрузку заправленного баллона.

Еще один интересный вариант тележки вместе с небольшим столиком для сварки.

Варианты исполнения

Проще всего сделать четырёхколёсную тележку с горизонтальным расположением баллона. Основным недостатком такой конструкции является большой размер по длине, что затрудняет маневрирование в маленьких помещениях. Укладывать и снимать баллон одному человеку неудобно.

Тележка для сварочного аппарата своими руками Тележка в четырехколесном исполнении с горизонтальным расположением баллона

Поэтому тележки под полуавтомат с вертикальным расположением баллона более популярны. Обычно у них имеется полка над сварочным аппаратом, на которой лежат инструменты. При замене двух поворотных колёс одним управляться с тележкой будет легче, но ухудшится устойчивость.

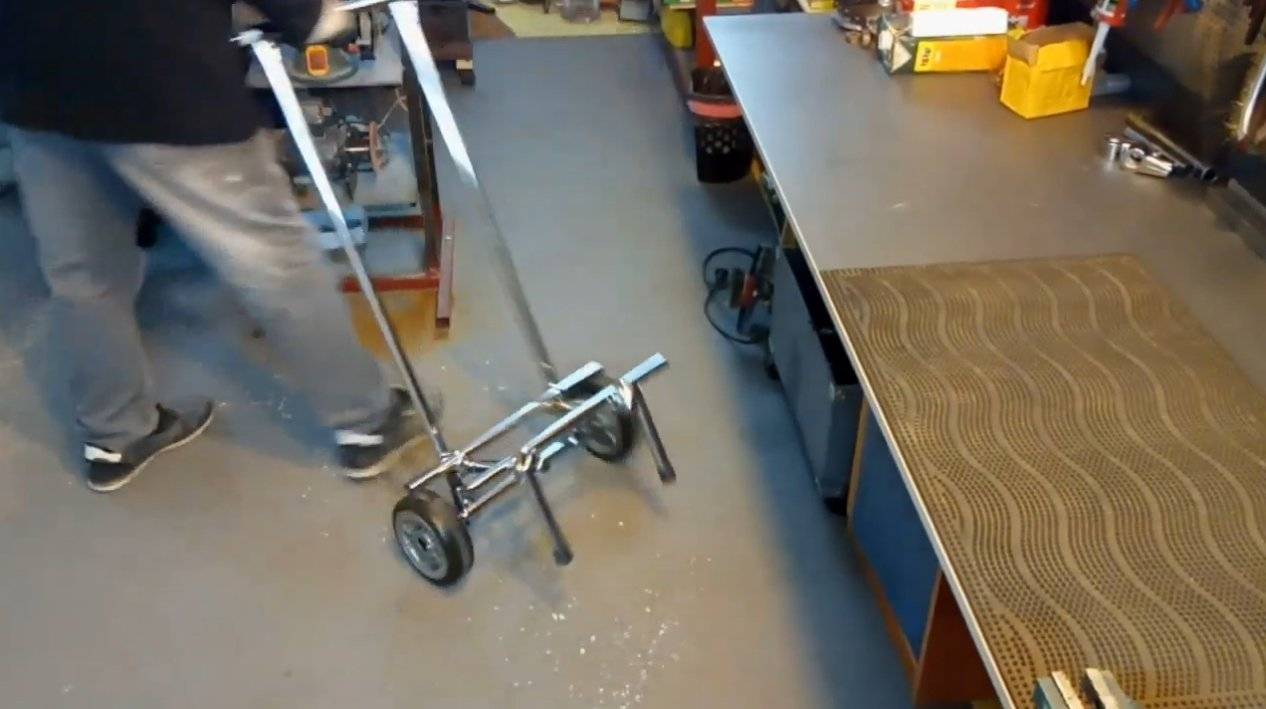

Двухколёсные конструкции, сделанные по принципу тачки, компактные, маневренные, для их изготовления требуется минимум материалов. Площадка под ёмкость для газа, расположенная на земле, является дополнительной точкой опоры. С установкой на неё баллона справится один человек методом кантования.

Тележка для сварочного аппарата своими руками Двухколесные конструкции с вертикальным расположением баллона более компактные и маневренные

Нюансы изготовления

Каркас тележки для полуавтомата с баллоном может быть изготовлен из таких материалов:

  • уголка равно— или разнополочного с толщиной стенкой не менее 1,0 мм;
  • прямоугольной трубы сечением не менее 40х20 мм или квадратной не менее 30х30 мм и толщиной стенки 1,0 мм и больше;
  • трубы круглого сечения диаметром не менее 20 мм и толщиной стенки не менее 1,0 мм;
  • листового металла толщиной 1,5 мм и больше;
  • комбинации вышеперечисленных материалов.

Полки стола, место, на которое устанавливают полуавтомат, и другие приспособления можно изготовить из рифленого алюминиевого или стального листа и фанеры, которая должна быть сверху покрыта резиной или материалом для напольного покрытия. Толщина металлического листа должны быть не менее 2 мм, фанеры не менее 5 мм.

Популярные статьи  Шьем летнее платье с воланами на плечах

Необходимо точно знать, какое количество баллонов планируется передвигать, и их емкость. От этого зависят размеры посадочного места для них и конструкция хомута.

Тележка для полуавтомата и баллона изготавливается в следующем порядке:

  • подбираются или нарезаются заготовки необходимого размера из отобранного металла. Для нарезания используют ножовку по металлу или болгарку. Обязательно с помощью наждачного круга удаляются заусенцы с мест резки;
  • первоначально изготавливается каркас способом сварки. При этом учитывается марка металла, от которой зависит подбор присадочного материала и его диаметр, если соединение выполняется с ним. Чаще всего изготавливают такую конструкцию из низкоуглеродистой стали. Если детали каркаса изготавливаются с применением гибки, то все элементы должны быть предварительно согнуты;
  • готовятся пластины, к которым прикреплены колеса. Их можно купить в торговой сети или взять от имеющихся в домашнем хозяйстве изделий (например, от детского велосипеда или старой тележки). Колеса могут быть разного размера;
  • конструкция кладется на бок, и к ней привариваются указанные пластины. При изготовлении прочного каркаса можно не готовить пластины с колесами, а приварить колеса прямо к нему;
  • готовятся хомуты с крепежными элементами для крепления баллонов. В конструкции должны предусматриваться крепления снизу и сверху, а также уключина для надежной установки баллона;
  • зачищаются швы. Выполнить эту операцию можно с помощью специальной насадки, надеваемой на болгарку, или шлифовальной машинки;
  • каркас покрывается грунтовкой ГФ-1;
  • после высыхания слоя грунтовки выполняют окраску эмалью ПФ-115 или другой марки с помощью малярной кисти.

Идеальный вариант покраски тележки для полуавтомата – это окраска конструкции порошковым составом. Он хорошо защищает изделие от износа и предотвращает появление коррозии, служит гораздо дольше, чем окраска эмалями. Но такой способ окраски возможен только в заводских условиях, и если есть возможность сделать это на предприятии, то это будет лучший вариант окраски тележки, которая прослужит в этом случае не один год.

Просим тех, кто мастерил тележку для полуавтомата с баллонами своими руками, поделиться опытом изготовления и поместить фотографии поэтапного изготовления.

Делаем тележку своими руками по чертежам

Практика показала, что оптимальным материалом для изготовления тележки для сварки своими руками является профильная труба сечением 20х40 мм и 20х20 мм. При использовании в помещении на ровном полу пригодны литые колеса, для эксплуатации на улице при перемещениях по грунту лучше использовать пневматические. Конструкция может иметь определенные вариации, и мы рассмотрим два примера, которые можно модифицировать по-своему.

Тележка для сварочного аппарата своими руками

Представленная на фото тележка имеет две пары колес разного диаметра, две полки для инструмента и сварочного аппарата, два места под баллоны 10-12 литров. Основания полочек изготовлены из толстой фанеры.Тележка для сварочного аппарата своими руками

На чертеже представлены не все размеры в сантиметрах, однако указанных вполне достаточно для самодельной конструкции. Задние колеса большого диаметра надеваются на болты М16, приваренные к раме. Передние колеса – поворачивающиеся мебельные опоры. Рассмотрим сборку тележки по шагам:

Вероятно, из соображений безопасности, более правильно установить передние опоры с фиксаторами. Они чуть дороже обычных, зато тележка не укатится на неровной поверхности. Более подробно с процессом сборки можно ознакомиться с помощью следующего видео.

Трехколесная модель

Тележка для сварочного аппарата своими рукамиСварочная тележка на трех-четырех колесах представляет собой передвижной ящик с нишами для установки оборудования и хранения различного инструмента.

Ее предпочтет сварщик, постоянно работающий в одном помещении, когда не требуется перевозить сварочный полуавтомат на другие объекты. Дополнительные ящики для запчастей позволяют иметь все под рукой.

Самодельные тележки такого типа по размерам гораздо больше двухколесных. Обычно их сваривают из профильной трубы 40х25. При ее изготовлении необходимо учитывать:

  • диаметр газового баллона;
  • габариты сварочного полуавтомата.

Если аппарат устанавливается в нижней части тележки, то сверху должна располагаться полка, полностью зашитая металлическим листом для предотвращения попадания мелких предметов в корпус сварочного аппарата. Для надежного крепежа баллона и источника питания необходимо предусмотреть хомуты, ремни или цепи с фиксацией под болт.

Для тех, кто собирается использовать сварочный полуавтомат не только в мастерской, рекомендуется использовать колеса диаметром не менее 25 см. В качестве поворотного можно использовать ролик диаметром 12 см.

Все изделие необходимо покрыть грунтовкой и прокрасить эмалью. Перед покраской необходимо заварить торцы труб и зашлифовать все края, чтобы не было заусенцев.

Трубу 40х25 мм используют при изготовлении основания устройства, для остальных узлов можно применять профиль 20х20 мм. Если нет желания делать тележку для полуавтомата самостоятельно, то готовое изделие всегда можно купить в магазине товаров для сварки.

Дальнейшая настройка

Все силовые элементы схемы должны иметь качественное охлаждение. Транзисторные ключи необходимо «сажать» на термопасту и радиатор. Желательно применять радиаторы от микропроцессоров мощного типа (Athlon). Наличие вентилятора для охлаждения в корпусе обязательно. Схему БП можно доработать, поставив конденсаторный блок перед трансформатором. Нужно использовать К78−2 или СВВ-81, так как другие варианты недопустимы.

После подготовительных работ нужно приступить к настройке сварочного инвертора. Для этого нужно:

Таким образом, зная устройство и принцип работы сварочного аппарата инверторного типа, собрать его своими руками не представляется непосильной задачей. Самодельный вариант практически не уступает заводскому и даже превосходит его некоторые характеристики.

Популярные статьи  Мастер-класс «Бутылка-Монстро»

Особенности конструкции и требования, предъявляемые к тележкам

В отличие от тележки под сварочный аппарат, конструкция для полуавтомата оборудована местом для установки баллона. Соответственно предусматривается крепление для шлангов, ящик для хранения присадочной проволоки. Поскольку совокупный вес оборудования увеличивается, конструкция делается более прочной. Оптимальной считается грузоподъёмность 250 кг.

Тележка для полуавтомата должна соответствовать следующим требованиям:

  1. Баллон крепится внизу и вверху. Вместо цепей лучше использовать хомуты, так как они обеспечивают жёсткую фиксацию.
  2. Полка над инвертором делается цельной, чтобы мелкие предметы не попадали в корпус аппарата.
  3. Колёса диаметром не меньше 20 см. Иначе будет трудно преодолевать препятствия на неровной поверхности.
  4. Шины должны быть цельными из литой резины.
  5. Диаметр ступиц колёс не менее 18 мм. Ось меньшего размера может согнуться и даже сломаться.

Технические данные тележек для сварочного оборудования

Производители предлагают несколько вариантов самоходной тележки для сварочного полуавтомата с баллоном размеры, которой зависят от габаритных данных газобаллонного оборудования. Классическая спецификация такого вида тележки выглядит следующим образом:

Параметры

Значения

Масса тележки

не более 12 кг

Габаритный размер

125*345*710 мм (средний вариант тележки)

Размер рабочей платформы

280*450 мм

Единых регламентных требований для производства своими руками тележки для сварочного аппарата не существует, вместе с этим есть некие отраслевые стандарты, которые позволяют умельцам изготавливать самоходную конструкцию.



https://youtube.com/watch?v=xovqu2D6gXo

Кроме этого, существуют также специальные тележки, предназначенные для комбинированного мобильного перемещения, как сварочного полуавтомата, так и баллонного оборудования. То есть, с одной стороны размещается аппарат сварки, с другой баллонная установка.  В сети можно увидеть разнообразные чертежи тележки для сварочного полуавтомата с баллоном, но вместе с этим, выбирать транспортировочный узел необходимо исходя из индивидуальных условий работы сварщика и общей технологии проведения сварочных работ.

Тележка для сварочного аппарата своими руками

Чертеж тележки для полуавтомата

Импортные аналоги имеют улучшенные варианты эксплуатации транспортировочного узла, который имеет гидравлический принцип управления, рельефные характеристики панели монтажа баллонов и прочие характеристики.  На тележке предусмотрены специальные отсеки, которые предназначены для наматывания кабелей и прочих проводов электросварного оборудования.  Дополнительно рабочие тележки оснащаются гидравлическими салазками, которые обеспечивают лёгкую погрузку баллонов на платформу грузового автомобиля.

Технологические компоненты тележки для сварочного полуавтомата

Многие производители выпускают стандартные типоразмеры тележек для обеспечения транспортировки сварочного оборудования. Все компоненты транспортировочного узла изготавливаются исключительно из материала с металлической основой, а именно, из листовой стали, которая имеет толщину 1 мм. Профильное исполнение может быть как прямоугольного сечения, так и в круглом варианте исполнения. В нижней части транспортировочного узла предусмотрены колеса, как основной механизм передвижения по плоской поверхности.

Производители выпускают стандартные варианты тележек, но при необходимости, заказчики могут заказать свои индивидуальные размеры для транспортировочного комплекса механизма перемещения баллонов и сварочного оборудования.

Тележка для сварочного аппарата своими руками

Конструкция тележки для полуавтомата

Дополнительные требования для тележек

Технические характеристики классического средства перемещения:

Характеристика

Значение

Материал

Сталь серии Ст3

Окраска

Порошковый материал

Упаковочная тара

Гофрокартон, а также плёнка-стрейтч.

Дополнительные аксессуары

Цепные механизмы в количестве 2 штук

Колёсные механизмы

 2 штуки на основе литой резины, диаметр каждого колеса- 200 мм;

2 поворотных колёсных механизма диаметром 125 мм.

Принцип изготовления самодельной тележки для перемещения сварочного оборудования должен предусматривать основные требования критерия, среди которых весомыми являются:

  • Какое количество или объем технологического оборудования планируется разместить на самоходной установке.
  • Приблизительный вес всего эксплуатируемого оборудования.
  • Какая рабочая поверхность будет использована для перемещения тележки (этот принцип необходим для эффективного выбора колёс из соответствующего материала изготовления).
  • Нужно ли использовать барабаны или отсеки для намотки проводов или кабелей, шлангов.

В простейшем варианты, в качестве каркаса используют трубы прямоугольного или круглого сечения, а также стандартные варианты колёсных механизмов, которые будут использованы для обычных условий перемещения по поверхности.  Если у вас работа связана с химическими или прочими агрессивными факторами, колеса должны быть подобраны в соответствии со спецификацией отрасли применения.

Передвижная тележка для сварочного аппарата и большого баллона

Второй вариант тележки под полуавтомат рассчитан на баллон объемом 40-50 литров. Конструкция предусматривает выдвижной металлический ящик для мелкого инструмента и расположенный высоко столик, которым удобно пользоваться, не сгибаясь. Весь комплект оборудования весит заметно больше, чем в прошлом случае, а устойчивость несколько хуже.

Основание рамы выполнено из профиля 20х40 мм, остальная часть сварена из труб сечением 20х20 мм. «Уши» на верхней площадке предназначены для шланга и кабеля (почти для лапши…). На раме тележки имеется кондуктор для продольной фиксации баллона, который вырезан по радиусу емкости из профиля 20х40.

К тележке баллон крепится цепью и двумя рым-болтами с гайками–барашками. Полочки в данном случае изготовлены из листа металла толщиной 1,5 мм. Площадка для баллона – решетка из трубок сечением 20х20 мм. Основание для сварочного аппарата выполнено в виде перемычек из профиля 20х40 мм, в результате воздух свободно поступает снизу, что улучшает охлаждение устройства. Последовательность сборки изделия примерно та же, что и прошлом случае.

Источник
